潛油電泵井健康監測系統解決方案
潛油電泵設備受惡劣的井下環境、制造原材料局限性的影響及運行時間的延長，故障發生頻率較高，需要周期性檢修。由于整套設備都安裝在井下，一旦出現故障，需要起出全部管柱進行修理，導致作業費用增加和停產時間過長，為了保持高效穩定的生產，有必要為潛油電泵配置狀態監測系統，實時監控井下工況，提升電泵免修期，減少故障率。
-
系統概述

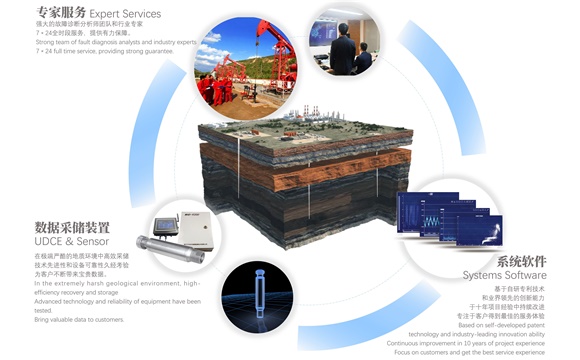

匠測®（General Test）設備在線監測系統由傳感器、數據采集器等數據采儲方式和狀態監測系統軟件組成，現場傳感器與數據采集器負責采集調理設備各測點的振動加速度、速度、位移、轉速、溫度、油品、超聲、過程量等信號，并將其原始數據、統計特征值和設備狀態上傳到現場服務器，通過—體化的專業狀態監測系統軟件分析診斷，為運維人員提供實時報警信息、監測報告、診斷圖表等決策信息。
-
硬件
匠測®（General Test）提供靈活可選的潛油電泵監測服務，適應于各種類型的經濟和技術要求，業界領先的性能和可靠性。高度可視化的系統應用使現場人員操作更加靈活直觀，通過將設備監測診斷與生產狀況結合，設備管理人員能夠動態監測生產情況，不斷改進優化設備運行狀況，持續提高效益。

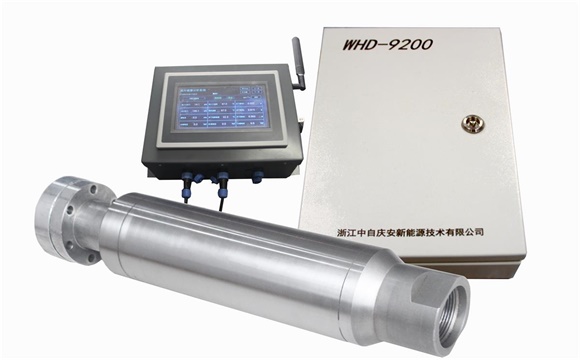

【監測模塊】

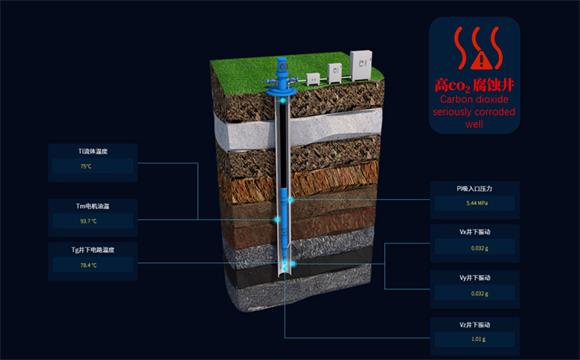

WHD P7版：Pi Ti Tm Tg Vx Vy Vz
WHD P8版：Pi Pd Ti Tm Tg Vx Vy Vz
★支持定制開發
【顯示模塊】
標配版 – 1臺監測1口井?dāng)?shù)據
高配版 – 1臺可監測最多5口井?dāng)?shù)據
★支持定制開發
-
軟件
【廣域數據無線傳輸】
能夠有效解決海上、山區、高原等環境限制的弊端，可靠保證數據在通信過程中的安全、準確，服務于廣域、偏遠分布的油氣田/區生產，實現大范圍數據自動采集、穩定傳輸，自動匯總、統計等功能，更全面滿足油氣田無人值守生產的監控需求和集中管理、智能化發展需求。
【靈活的報警】

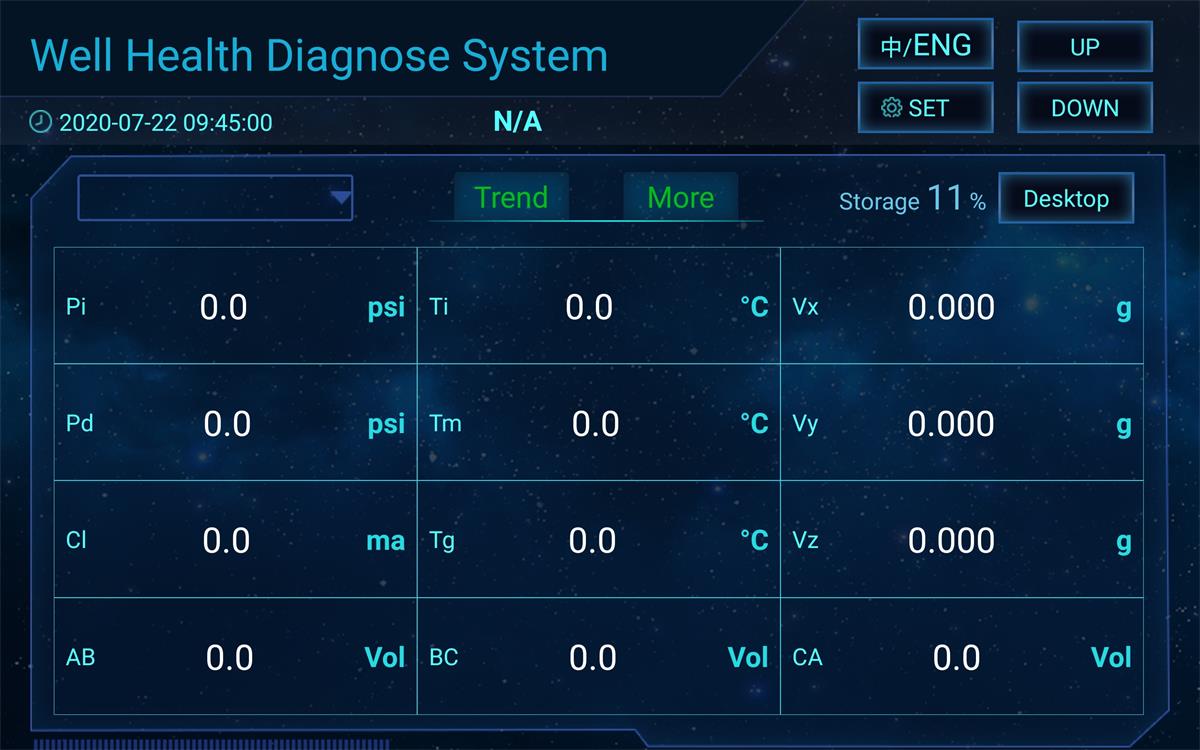

手機端和觸控顯示屏可直觀的監視設備狀態，推送畫面組態、故障特征識別、健康評分等清晰的設備狀態信息，并且支持E-mail、短信、微信等多種方式實時通知用戶設備報警狀態。可支持第三方數據接入，結合用戶自身資源管理平臺，實現智能調配人力物力，達成對企業有限資源的更有效分配。
【數字油田支持】
針對不同的部件和場景提供不同的監測分析?？蓾M足油田數字化轉型需求，賦能油田自動化生產優化、基于數字化的預測性維護、人工流程合理化、決策依據整合、設備智能調試和遠程控制等多項前沿?cái)?shù)字化拓展。
-
應用案例
目前系統已服務于中原油田、大港油田等現場，應用詳情歡迎咨詢交流。
